3DMAX制作真實蘋果

來源：未知 | 責任編輯：CHH | 發布時間： 2014-05-28 16:34 | 瀏覽量：

如圖3，創建一個二維spline，用bezier工具來調整其點的位置和曲度（不必拘泥于圖中所示的形狀）。保存文件，命名為apple.max（希望讀者養成良好的習慣，每完成一步重要操作就保存一次，
以免前功盡棄）。在"Modify"面板點擊"Lathe"，使剛剛編輯的曲線lathe成一個立體（如圖4），如果形狀很怪異，請在修改面板內調整"Flip Normals"，try it again and again，直到得出和圖4相近的形狀。

3DMAX制作真實蘋果圖3
用3D MAX制作蘋果2

3DMAX制作真實蘋果圖 4

一個真正的蘋果，其底端應該有六個左右的突起。接下來，選中物體，將其轉換為"editable mesh"狀態（可以右鍵點擊物體并在彈出的菜單上選擇"Convert to Editable Mesh"）。在任意一個側視圖中框選其底部的頂點（如圖5），然后在修改工具面板里勾選"Use Soft Selection"并把Falloff值設為28.345左右，之后在側視圖里將選中的所有Vertex一同往下拉，使其看起來像圖5的透視圖那樣比較圓滑就行了。

3DMAX制作真實蘋果圖5

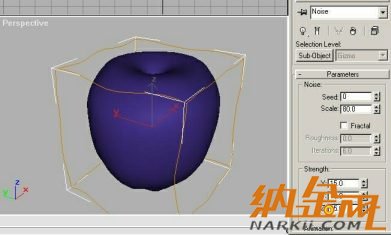

接著關閉次物體（Sub-Object）。因為實際生活中的蘋果不可能是完全對稱的，所以為使其看上去不大規整，我們給物體賦予"Noise"修改命令，調整參數（可以參考圖6中的設置）直到自己滿意為止（如圖6）。

3DMAX制作真實蘋果圖6

第二步：編輯材質

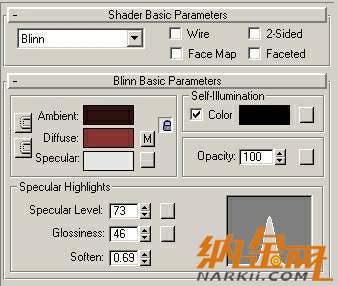

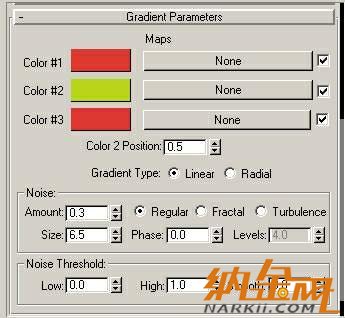

瞧，制作蘋果模型是很簡單的，而最能把蘋果表現出真實效果的是材質！現在我們就開始這奇妙的旅行吧。打開材質編輯器，選擇任意一個空材質并命名為"totally apple"，并如圖7所示設置好各項參數。接著點擊diffuse色塊旁的按鈕m，在彈出的菜單里選擇"gradient"（不是gradient ramp，別搞錯了），點擊"ok"。這時材質編輯欄已經變了樣，像圖8那樣設置參數就ok了！（color #1和#3的rgb值分別是: r221 g56 b49，color #2的rgb值是: r185 g212 b25）

3DMAX制作真實蘋果圖7
用3D MAX制作蘋果5

3DMAX制作真實蘋果圖 8

在"coordinates"卷展欄里，設置為"explicit map channel"，把w設定為90度，漸變的方向也隨之改變了90度。注意，這里有個noise選項，它會使蘋果的顏色看上去像現實的一樣不大規則。點擊按鈕"show map in viewport"，這樣一來，你就可以在視圖中直接看到你修改過參數的顏色是怎樣變化的。雙擊材質樣球并單擊按鈕"show endresult"，這時你看到的圖應該如圖9所示那樣。接著我們來添加些不可缺少的斑點：

3DMAX制作真實蘋果圖9

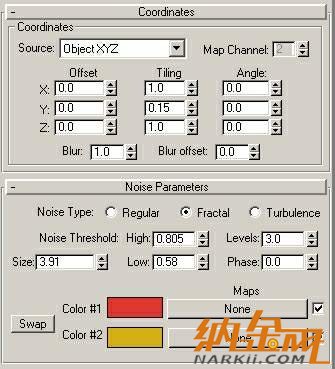

點擊color #1旁的按鈕"none"，在彈出菜單中選擇"noise"貼圖，如圖10所示，在這個從0到1的漸變線上有兩個特殊標記：high 0.8和low 0.2，在這兩個標記之間也是一段漸變色。在high標記左邊是color #1，在low標記右邊是color #2。當這兩個標記靠近的時候，color #1和color #2之間的漸變會變得比較生硬（試一試就知道了）。當這兩個標記都大于0.6時，color #2所占比重將明顯大，反之，當它們都小于0.4時，color #1將明顯超過color #2繼續我們的進程，把color #1的rgb值分別設為r221 g56 b49，color #2設為r212 g175 b25，并如圖11所示設置其它參數。注意：y tiling值為1.5，不是1.0，這將使圖像拉長。

用3D MAX制作蘋果7

3DMAX制作真實蘋果圖11

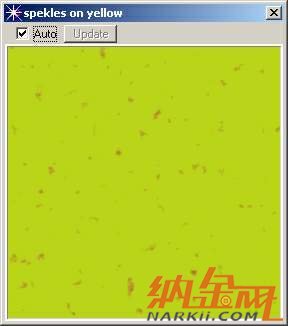

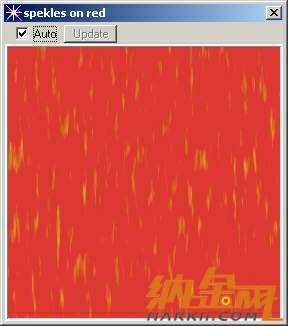

你也可以為該材質設定其它跟多的程序貼圖，理論上貼圖級別可以無限制地擴展下去，不過本教程不需要那么復雜的程序貼圖。好了，你的材質是否和圖12所示很相近呢？你也可以為該材質設定其它跟多的程序貼圖，理論上貼圖級別可以無限制地擴展下去，不過本教程不需要那么復雜的程序貼圖。好了，你的材質是否和圖12所示很相近呢？

3DMAX制作真實蘋果圖12

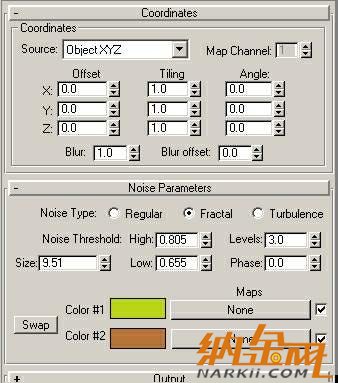

現在回到上一級材質編輯區：把color #1拖動到color #3上完成顏色的復制，在彈出的對話框中選"instance"，這樣你以后修改其中的任意一個顏色，另一個也會隨之自動更改。接著為color #2也設置一個noise程序貼圖，參照圖13設置各種參數。color #1的rgb值分別為r185 g212 b25,color #2為r184 g117 b57。這時你的材質看上去應該和圖14比較相似。

　用3DMAX制作蘋果9
3DMAX制作真實蘋果圖13
用3D MAX制作蘋果10
3DMAX制作真實蘋果圖14

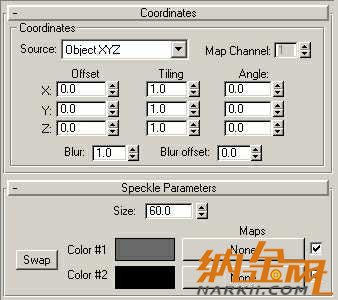

回到材質的最上層編輯區。在maps卷展欄里點擊bump貼圖右邊的按鈕"none"，選擇speckle程序貼圖，將bump的amount值設為2。其它參數設置如圖15所示。color #1為r106 g106 b106，color #2為r0 g0 b0。

　用3DMAX制作蘋果12
3DMAX制作真實蘋果圖15

ok，至此，我們完成了材質的編輯，下面的任務就是給蘋果"穿上衣服"！

第三步：賦予材質

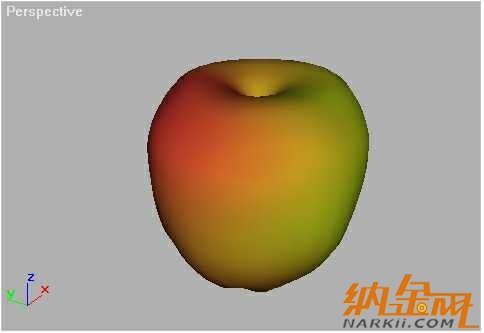

給apple模型賦予一個修改命令"uvw map"，在修改面板里勾選"spherical"并在材質編輯器里把我們剛才編輯好的材質賦予物體。好，你的蘋果"穿好衣服"了嗎？是不是和圖16所示差不多？

　用3DMAX制作蘋果13
3DMAX制作真實蘋果圖16

第四步：最后加工

創建一個cone（圓錐），命名為stem，用"bend"修改工具使其稍稍彎曲，并用"noise"修改命令使其產生不規則形狀。之后賦予它棕色，放在適當?shù)奈恢贸洚?dāng)蘋果的小柄。（因為比較簡單，具體參數請各位讀者自行設置）再創建一個plane（平面），命名為leaf，長寬比為2:1。長度方向的segments設為5，寬度方向的segments設為7。打開材質編輯器，選擇一個空的材質，使用一副樹葉的位圖為其diffuse貼圖（位圖如17所示）。用事先制作好的一張該樹葉的alpha圖作為該材質的opacity貼圖（如圖18）。關于制作透明貼圖，各種3d教材里均有詳述，在此不再贅述。

　用3DMAX制作蘋果14
3DMAX制作真實蘋果圖17
