SKETCHUP 使用多重復制的陣列制作

來源: 未知 | 責任編輯:嘀咕 | 發布時間: 2017-07-31 14:28 | 瀏覽量:

本節匯寶盆繼續為大家?guī)淼氖?a href="http://www.trusteddivorcelawyers.com/special/sketchupjc/">sketchup教程學習使用多重復制的陣列制作。

使用SketchUp中新增的多重復制功能,可以快速地嘗試各種線性陣列。使用多重復制可以在任意方向重復移動與旋轉操作。

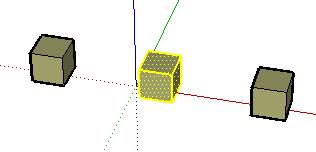

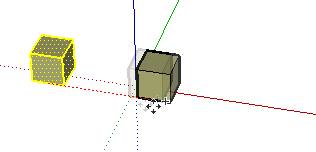

首先制作一立方體,將這立方體群組化,接著使用[移動]工具來進行復制。按著[Ctrl]鍵點取物件開始復制動作,再點取畫面配置復制的物件。

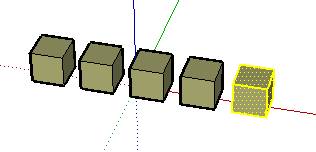

復制完成后輸入新的距離,指定間隔距離(適當的數值即可),復制的數量也可以變更,如要復制4個則輸入[4X],3個則輸入[3X],因為這個是原來圖形的插入,所以稱為外部陣列。



間隔如果不對的話,輸入新距離值重新設定復制的間隔。.



在這里要讓復制的間隔大一點,輸入大的數值,然后輸入[5/]將間隔分5為等份,另試著輸入[4/]將間隔分為4等份,原來的圖形與復制的圖形間會均等分配,所以稱為內部陣列。.





在啟動別的工具或執行別的操作前,可以無限制重復輸入距離值或乘、除值。



圓形陣列

要產生圓形陣列時,使用[旋轉]工具以線性陣列同樣的方法進行。



操作旋轉工具時,選取第2點時,接著[Ctrl]鍵,拖曳復制的角度。復制完成后,與線性陣列同樣的輸入方法,要復制7個則輸入[7X],要區分9等分則輸入[9/]。角度則與一般旋轉指令相同的輸入方式輸入。



使用[移動]工具或[旋轉]工具進行復制功能時,在最后確定前可嘗試各種不同配置選擇,更可以重復不斷地審查,相當便利。



本節sketchup教程完畢。
