3ds Max創建自由形式步行周期動畫

來源：未知 | 責任編輯：嘀咕 | 發布時間： 2017-08-09 16:55 | 瀏覽量：

本節匯寶盆為大家?guī)淼氖牵?ds Max創建自由形式步行周期動畫
盡管 3ds Max 有專用的方法（足跡模式）來簡單快速的創建步行動畫，但也可以用自由形式動畫來創建步行周期動畫。

在此教程中，將使用動畫軸點和 IK 混合關鍵點將腳部限制在地平面上。

設置課程：

重新啟動或重置 3ds Max。
在“創建”面板上，單擊“系統”按鈕。

創建一個兩足動物并加載 FIG 文件：

單擊“Biped”按鈕在“前”視口創建一個兩足動物。
打開“運動”面板。
啟用“體型模式”并單擊“加載文件”。

將顯示“打開”對話框。
打開文件 cs4_tut_rtgame.fig。

兩足動物將采用保存在 FIG 文件中的新結構元素。這種簡化的體形在每只腳上有一個大腳趾，每只手上有一個大手指；脊骨包含兩段而不是四段。
關閉“體形”模式。

注意：不能在“體形”模式中創建動畫。
選中所有的兩足動物對象并單擊“所有視圖最大化顯示選定對象”。
將場景保存為 mywalk01.max。

設置關鍵點：

將“透視”視口更改為線框形式并放大圖像以便腳部能夠清晰可見。

提示：在顯示控制中，使用“視野”和“平移”來放大腳部。
選中 Bip01 R Foot。
在“運動”面板上的“關鍵點信息”卷展欄中，單擊“設置關鍵點”。

腳部高亮顯示為白色，并在軌跡欄的幀 0 處出現一個關鍵點。這樣就開始了一個自由形式動畫。

位于軌跡欄幀 0 處的關鍵點。

在幀 0 處設置不同類型的關鍵點：

在 3ds Max 中有兩種方法用來設置角色的動畫關鍵點?？梢允褂冒?ldquo;自動關鍵點”的標準關鍵幀方法并變換對象。這種方法快捷且簡單，但是如果忘了已經啟用了“自動關鍵點”，可能會無意中設置其他關鍵點。

第二種方法使用“關鍵點信息”卷展欄上的“設置關鍵點”按鈕。“設置關鍵點”按鈕同時設置幾個參數。在以下的課程中將使用這種方法。

在“軌跡選擇”卷展欄中選擇“軀干垂直”。

該操作選擇兩足動物的重心，Bip01，并同時激活“移動”工具。這樣便為腳部設置了一個關鍵點，但是存在一個問題。腳部可能會穿過地平面。請參見后面的幾個步驟。
無需更改選擇集，右鍵單擊即可激活“左”視口。
在“軌跡選擇”卷展欄中，選擇“軀干垂直軌跡”，然后將重心向下移動到“左”視口。

兩足動物便朝地平面向下移動（“透視”視口中的網格表明了這一過程）。
按 CTRL+Z 撤銷操作。

設置踩踏關鍵點：

現在設置踩踏關鍵點。踩踏關鍵點做三件事情：將“IK 混合”設置為 1，啟用“連接到上一個 IK 關鍵點”，并啟用“對象空間”。這三個設置一起保證腳部不會穿過地平面。

關于“IK 關鍵點”的更多信息，請參考《用戶參考》中的“關鍵點信息卷展欄”主題。

在“透視”視口中，如果 Bip01 R Foot 沒有選中，那么請選中它。
在“關鍵點信息”卷展欄上，單擊“設置踩踏關鍵點”。

紅色的軸點變得更為顯著。
在“軌跡選擇”卷展欄上，單擊“軀干垂直”，并在“左”視口中將兩足動物向下移動。

腳部保持位于地平面上，但膝蓋發生彎曲以適應兩足動物的垂直移動。

踩踏關鍵點停留在地面上。
按 CTRL+Z 撤銷重心移動的操作使兩足動物回到原始位置。

現在您了解了腳部踩踏關鍵點的效果?？梢栽谀_部和手部的軸點上使用相同的“設置關鍵點”按鈕。下一步中，通過更改軸點將幀 0 處的關鍵點替換為新的關鍵點。

設置軸關鍵點：

在幀 0 處，右鍵單擊“透視”視口并選擇 Bip01 R Foot。
在“關鍵點信息”卷展欄上，單擊“設置踩踏關鍵點”。
在“關鍵點信息”卷展欄上，打開 IK 展開欄并單擊“選擇軸”。

腳部的所有軸點現在變?yōu)榭梢?，并顯示為藍色和紅色的點。腳踝處的軸為紅色，表明這是當前活動軸點。

線框模式可以清晰地觀察和選擇軸點。
在腳部的球體上選擇軸點，在腳趾的基座上。

新的軸點顯示為紅色。

注意：不需要在每次選擇軸點時設置一個關鍵點。然而，如果希望更改“關鍵點”參數，必須使用“設置關鍵點”按鈕。
將時間滑塊向前移動到第 5 幀，并單擊“設置關鍵點”。
右鍵單擊腳部并從四元菜單中選擇“旋轉”。在主工具欄上，確保在“局部坐標系”中進行設置。
圍繞本地 Z 軸將腳部旋轉大約 15 度，使腳跟提升并單擊“設置踩踏關鍵點”。

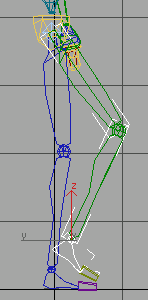

腳跟從地面上抬起，腳在球體上旋轉，但腳趾仍然停留在地面上。

現在當腳部的球體離開地面時，可以設置腳趾的軸點動畫。

設置軸點動畫：

將時間滑塊向前移動到第 10 幀，并單擊“設置關鍵點”。
單擊“選擇軸”并選擇腳趾末端的軸。
單擊“設置滑動關鍵點”設置軸關鍵幀。
再次單擊“選擇軸”，將其禁用。
在“透視”視口中，右鍵單擊腳部并從四元菜單中選擇“旋轉”。
圍繞 Z 軸將右腳旋轉大約 25 度，使腳跟繼續提升并以腳趾為中心滾動。
單擊“設置滑動關鍵點”設置腳部旋轉關鍵幀。

滑動關鍵點并不與上一關鍵點合并，但將“IK 混和”設為 1，使腳部保持位于地平面上方。如果設置了踩踏關鍵點，但關鍵點試圖與上一關鍵點合并時，腳部將會跳至另一不同位置。

現在當腳部的球體離開地面時，可以設置腳趾的軸點動畫。

將腳從地面上抬起：

當腳完全從地面上抬起后，將設置自由關鍵點。

將時間滑塊移至第 15 幀。
在“左”視口中，右鍵單擊腳部并從四元菜單中選擇“移動”。將腳移離地面并向前邁進。

通過移動腳部，將會看到兩足動物 IK 系統的一個示例。移動腳部時，將為大腿和小腿鏈接創建旋轉。
在“關鍵點信息”卷展欄，單擊“設置自由關鍵點”為抬起的腳位置創建關鍵幀。
將時間滑塊向前或向后移動，觀察已有的動畫。
將場景保存為 MyWalk02.max。

鎖定另外一只腳：

將時間滑塊移回幀 0 處并選擇 Bip01 L Foot。
在“關鍵點信息”卷展欄中，單擊“設置關鍵點”。
打開“選擇軸”并在腳部的球體上選取軸點。

具有新軸點的左腳
單擊“設置踩踏關鍵點”為幀 0 處的左腳設置初始關鍵點。

這個關鍵點鎖定腳部，以后輸入幀中的后續移動都將鎖定。如果抓取重心并將其向下移動，兩條腿將發生彎曲而不是移至地平面以下。
單擊“選擇軸”，將其禁用。

創建重心關鍵幀：

在“軌跡選擇”卷展欄中單擊“軀干水平”。Bip01 將自動選定。
在幀 0 處，為 Bip01 單擊“設置關鍵點”。

該操作為中心創建一個起始關鍵點。
將時間滑塊移至第 15 幀。

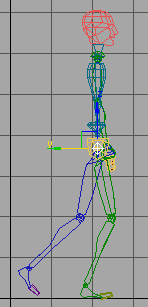

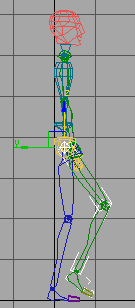

在“左”視口中，使用“移動”變換 Gizmo 移動重心，將軀干超前移動，然后設置另外一個關鍵點。

注意：因?yàn)橹匦氖歉?jié)點，因此使用“設置關鍵點”，而不要使用其他的特殊 IK 關鍵點。
使用“移動”變換 Gizmo 將重心向下稍稍移動，使左膝蓋發生輕微彎曲，然后設置另外一個關鍵點。

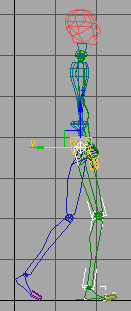

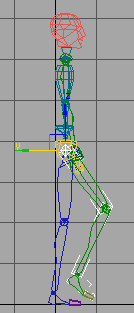

當重心向下移動時，左腿便自動發生彎曲。
選中 Bip01 L Foot。
在“關鍵點信息”卷展欄上，為腳部的球體設置一個踩踏關鍵點。
右鍵單擊左腳并從四元菜單中選擇“旋轉”。旋轉腳部使腳跟從地面抬起，然后設置另外一個踩踏關鍵點。

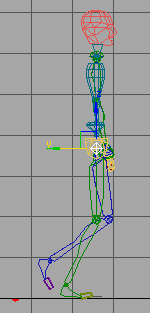

腳跟離開地面旋轉。
將時間滑塊移動到第 22 幀，并單擊“設置關鍵點”。
在“透視”視口中單擊右鍵并啟用“選擇軸”，然后在 Bip01 L Foot 的腳趾末端選取軸。
在“關鍵點信息”卷展欄上，單擊“設置滑動關鍵點”，然后關閉“選擇軸”。
在“左”視口中，將左腳向上稍稍旋轉并設置另外一個滑動關鍵點。
在“軌跡選擇”卷展欄中單擊“軀干水平”。再次將重心前移，然后設置一個關鍵點。

創建右腳跟與地面接觸的關鍵幀：

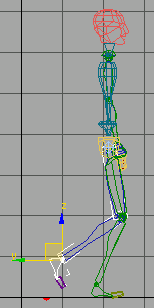

在第 22 幀處，選擇 Bip01 R Foot 并將其前移，然后設置一個滑動關鍵點。
啟用“選擇軸”。選取位于 Gizmo 橫截面上的腳踝點，然后設置一個滑動關鍵點。
禁用“選擇軸”。旋轉腳使其與地面平行，然后設置一個滑動關鍵點。
打開“選擇軸”，然后設置腳跟處的軸。設置另外一個滑動關鍵點。

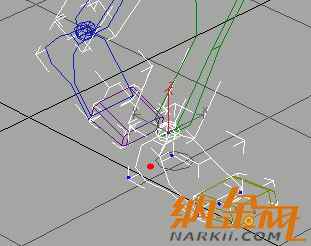

軸點移動到腳跟
禁用“選擇軸”。將時間滑塊移至第 27 幀。
在“左”視口中，將右腳稍稍前移。

可以看到腳在視口中離開軸點。

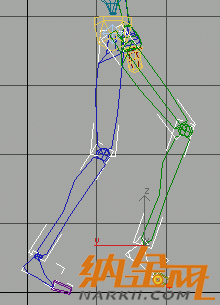

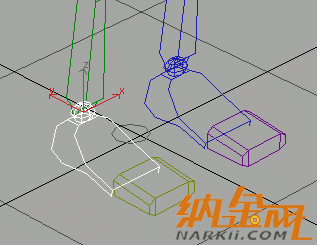

滑動關鍵點使腳遠離軸點
設置一個滑動關鍵點。

視口中的軸點移至腳跟處。

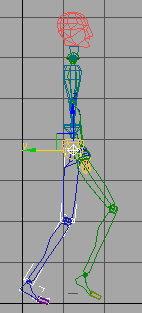

將右腳向下移動使其接觸地面，并設置另一個滑動關鍵點。
啟用“選擇軸”。在右腳的球體上選取軸。

軸移動到右腳的球體上。
單擊“軀干水平”，移動重心使其位于右腳跟之上并設置一個關鍵點。
在第 27 幀處，選擇 Bip01 L Foot 并設置一個自由關鍵點。
移動時間滑塊，觀看腳和軸點的動畫。
將場景保存為 MyWalk03.max。

繼續步行周期：

在第 27 幀處，單擊“軀干垂直”以便可以移動重心。
將軀干稍微向下移動，使右腳擠壓地面時，兩足動物向下移動一點。為重心設置一個關鍵點。
將時間滑塊向前移動到第 32 幀。移動重心使其位于右腳的球體上方。為重心設置一個關鍵點。

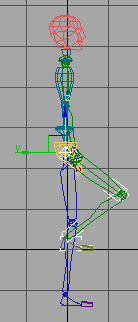

移動并旋轉 Bip01 L Foot 使腳跟掠過地面。設置一個自由關鍵點。

在此練習中使用這個步驟：設定踩踏或滑動關鍵點鎖定一只腳，移動重心，然后移動另一只腳并設置關鍵點。

完成步行周期：

將時間滑塊向前移動到第 37 幀，并單擊“軀干水平”。將重心前移，然后設置一個關鍵點。
選擇 Bip01 L Foot 并將其移動使腳延伸至兩足動物前方。設置一個自由關鍵點。

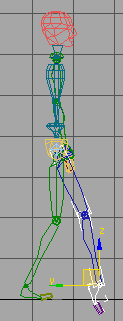

旋轉左腳使腳跟向下而腳趾向上。設置另一個自由關鍵點。

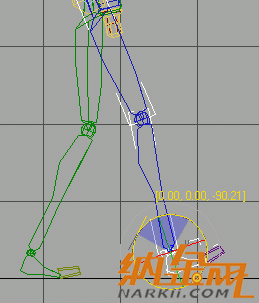

腳現在看起來效果更好。
選中左腳，單擊“選擇軸”并選擇腳跟處的軸。為此軸設置一個踩踏關鍵點。
禁用“選擇軸”。
移到第 39 幀，旋轉左腳使其平放在地面上。
為左腳設置一個踩踏關鍵點。
單擊“軀干水平”移動重心使軀干前移。
為重心設置一個關鍵點。
在第 41 幀處，旋轉左腳趾使它們平放在地面上。設置一個踩踏關鍵點。
選擇 Bip01 R Foot 并將時間滑塊移回第 30 幀，設置一個踩踏關鍵點。
在第 32 幀處，旋轉右腳趾使它們平放，并設置另一個踩踏關鍵點。
將時間滑塊移到第 37 幀，將右腳稍微向上旋轉，然后設置一個踩踏關鍵點。
移動時間滑塊并查看運動。根據需要添加腳趾的旋轉。
將場景保存為 MyWalk04.max。

顯示軌跡：

兩足動物有其自己的軌跡顯示?？梢允褂密壽E在步行周期中觀察重心的移動。也可以在視口中直接編輯軌跡上的關鍵點。

在“軌跡選擇”卷展欄中單擊“軀干水平”。
在“關鍵點信息”卷展欄中，打開“軌跡”。
移動時間滑塊，觀察兩足動物重心沿著軌跡的移動。
在主工具欄上選擇“選擇并移動”。啟用“子對象軌跡”，然后單擊軌跡上的任一關鍵點。
使用“移動”變換 Gizmo 將關鍵點移動到正確的軌跡中。

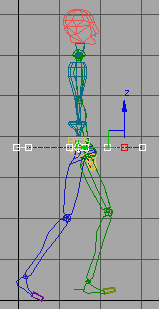

在兩足動物軌跡中編輯關鍵點。
關閉 Biped“軌跡”。

警告：不要對兩足動物使用 3ds Max “軌跡”。請使用“顯示”展開欄或“關鍵點信息”卷展欄中的“軌跡”按鈕。

添加手臂擺動：

角色看起來已經象在行走，但是還很粗糙。添加手臂擺動將為動畫增加生動感。

手臂擺動與腿部運動相反。右腿向前時，左臂向前。手臂向前擺動時在肘部發生彎曲，向后擺動時伸直。

移動時間滑塊決定在哪放置手臂擺動。

右腿在第 27 幀處邁出，因此在這里創建左臂關鍵幀。
啟用“自動關鍵點”。
在幀 0 處，選擇并輕微移動左手，設置一個關鍵點。
在幀 0 處，選擇并輕微移動右手，設置一個關鍵點。
在第 27 幀處，選擇并移動左手使其向前擺動。

調整手臂的位置使其在肘部發生輕微彎曲。由于啟用了“自動關鍵點”，移動手臂的時候會自動創建關鍵幀。
在“軌跡選擇”卷展欄上，單擊“相反”。

右手被選中。
將右手稍稍往后移，使手臂伸長。

左臂向前并稍微彎曲，而右臂向后并伸直。
在“前”視口中，雙擊 Bip01 R UpperArm。

整條右臂被選中。
在“運動”面板上，打開“復制/粘貼”卷展欄并單擊“復制姿態”。
單擊“創建集合”。將該集合命名為 walkcycle1。
在“粘貼選項”組正上方，啟用“從視口捕獲快照”。
單擊“復制姿勢”。將“復制的姿態”命名為 RArm back。
在第 37 幀處，單擊“向?qū)γ嬲迟N姿態”。

左臂擺向兩足動物后方。
在第 27 幀處，雙擊 Bip01 L UpperArm。

整條左臂被選中。
在“復制/粘貼”卷展欄上，激活“透視”視口，然后再次單擊“復制姿態”。將此姿態命名為 LArm forward。
在第 37 幀處，單擊“向?qū)γ嬲迟N姿態”。

右臂擺向軀體前方。
禁用“自動關鍵點”。

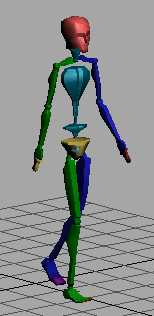

將時間滑塊向前或向后移動，評估動畫效果。
將場景保存為 MyWalk05.max。

為肩部和臀部添加傾斜：

移動通過移動手和腳以及重心為角色設置了動畫。但是脊骨、臀部和頭部仍然是靜止不動的。下面為肩部及臀部添加一些旋轉來完成步行周期。

選擇 Bip01 Pelvis 并將時間滑塊移動至第 15 幀。

左腳在此幀上由踩踏關鍵點鎖定。

添加臀部旋轉時要小心。不要不小心改動對腳部所作的工作。

當腿部伸展并向后擺動時，臀部在移動方向上輕微旋轉。

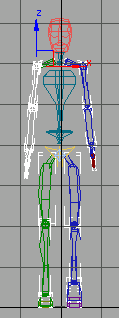

圍繞 Y 軸將骨盆旋轉大約 -2 度并設置一個關鍵點。

注意：只能夠使骨盆圍繞所有三個軸旋轉。

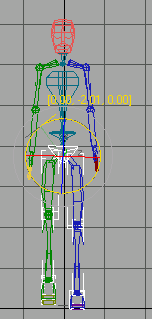

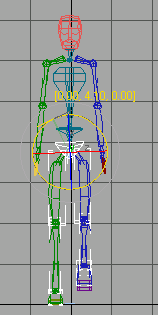

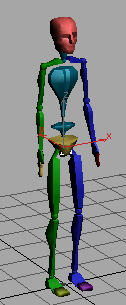

從“前”視圖中添加臀部旋轉

骨盆不會接受過多的旋轉。設置關鍵點時，骨盆自己發生修正以適應鎖定的腳部。
將時間滑塊移回至第 0 幀。圍繞 Y 軸將骨盆向后旋轉 2 度，然后設置一個關鍵點。圍繞 X 軸向后旋轉骨盆約 -3 度，然后設置一個關鍵點。
將時間滑塊移至第 32 幀。圍繞 Y 軸旋轉骨盆大約 4 度，然后設置一個關鍵點。對 X 軸重復此過程，然后設置一個關鍵點
移動到第 39 幀并再次圍繞 Y 軸將骨盆旋轉 -2 度，然后設置一個關鍵點。

處理步驟對脊骨也是相同的。在第 27 幀處，手臂在一個方向上擺出。在第 37 幀處，它們在相反方向上擺動。
選擇兩足動物脊骨對象：Bip01 Spine。

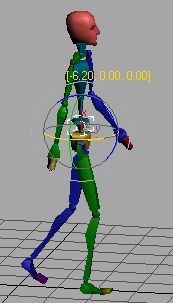

在第 27 幀處，在手臂擺動的方向上旋轉脊骨并設置關鍵點。圍繞 X 軸旋轉大約 -6 度。
在第 37 幀處，將脊骨圍繞 X 軸旋轉大約 12 度并設置關鍵點。

脊骨可以圍繞三個軸自由旋轉?？梢栽诿恳粋€軸上做調整。在更彎曲的行走中，使脊骨圍繞 Z 軸旋轉。增加 X 軸方向上的旋轉使行走松弛。

除了設置脊骨動畫之外，也可以設置鎖骨動畫使肩部升高或下降。

扭曲鏈接模式：

“彎曲連接”卷展欄包含用于設置動畫的工具。您即可以使用“彎曲鏈接”也可以使用“扭曲鏈接”來設置樣條線的彎曲和/或扭曲。

選擇體形模式。

在“結構”卷展欄中，將“脊椎鏈接”更改為 5。您最多可以更改 10 個脊椎鏈接，但是將使用 5 個鏈接觀察效果。
關閉“體形模式”。
啟用“自動關鍵點”。
在“彎曲鏈接”卷展欄中，啟用“扭曲鏈接”模式。
選擇 Bip01 Spine 對象。這是兩足動物中最低的脊椎對象。6. 轉到第零幀，并圍繞 X 軸稍微旋轉對象以添加一個關鍵點。圍繞 Y 軸執行相同的操作。
轉到第零幀，并圍繞 X 軸稍微旋轉對象以添加一個關鍵點。圍繞 Y 軸執行相同的操作。

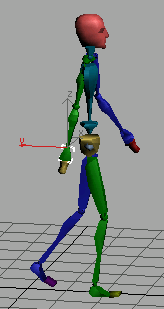

將時間滑塊移到第 27 幀，并圍繞 X 軸旋轉約 10 度，以根據手臂的擺動旋轉脊椎。藍色的那只手臂向前擺動，以便旋轉脊椎進行匹配。
還可以圍繞 Y 軸旋轉 -1 度。請注意，第一個脊椎對象旋轉的幅度很小，結果對層次造成很大的影響。
在第 37 幀以相反的方向重復此過程，與向外的綠色手臂的擺動相匹配。
將場景保存為 MyWalk06.max。
