本節匯寶盆為大家?guī)淼氖牵喝S掃描儀的工作原理
拍照式三維掃描儀是一種高速高精度的三維掃描測量設備，應用的是目前國際上最先進的結構光非接觸照相測量原理。采用一種結合結構光技術、相位測量技術、計算機視覺技術的復合三維非接觸式測量技術。它采用的是白光光柵掃描，以非接觸三維掃描方式工作，全自動拼接，具有高效率、高精度、高壽命、高解析度等優點，特別適用于復雜自由曲面逆向建模，主要應用于產品研發設計（RD，比如快速成型、三維數字化、三維設計、三維立體掃描等）、逆向工程（RE，如逆向掃描、逆向設計）及三維檢測CAV），是產品開發、品質檢測的必備工具。三維掃描儀在部分地區又稱為激光抄數機或者3D抄數機。

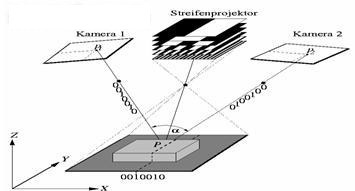

拍照式光學三維掃描儀，其結構原理主要由光柵投影設備及兩個工業級的CCD Camera所構成，由光柵投影在待測物上，并加以粗細變化及位移，配合CCD Camera將所擷取的數字影像透過計算機運算處理，即可得知待測物的實際3D外型。

拍照式三維掃描儀采用非接觸白光技術, 避免對物體表面的接觸,可以測量各種材料的模型,測量過程中被測物體可以任意翻轉和移動,對物件進行多個視角的測量,系統進行全自動拼接, 輕松實現物體360高精度測量。并且能夠在獲取表面三維數據的同時,迅速的獲取紋理信息,得到逼真的物體外形,能快速的應用于制造行業的掃描。目前已應用于工業設計行業中，真正為客戶實現 "一機在手，設計無憂"！（更多精彩資訊請繼續關注納金網http://www.trusteddivorcelawyers.com/）
